Imaginate poder pararte en un ambiente terminado, con el piso colocado, y ver exactamente por dónde pasan los caños del piso radiante. Sin planos, sin picar, sin adivinar. El dibujo completo de la serpentina, ahí, sobre la superficie.
Eso existe, y es una herramienta que hoy está al alcance de cualquier instalador. Se llama cámara termográfica, y buena parte del oficio todavía no sabe bien qué es ni qué puede hacer con ella.
Esta nota es para eso: qué es, de dónde salió, y qué resuelve concretamente en una instalación de calefacción.
Una luz que no se ve
La historia arranca en 1800, y arranca por casualidad.
William Herschel era astrónomo. Estaba buscando un filtro para poder observar el sol sin lastimarse la vista, y para eso hizo pasar la luz solar por un prisma —el clásico experimento que descompone la luz blanca en los colores del arcoíris—. Se le ocurrió medir la temperatura de cada color, así que puso termómetros de mercurio, con el bulbo pintado de negro para que absorbieran mejor, sobre cada franja de color.
Encontró algo que no buscaba. La temperatura iba subiendo a medida que se movía del violeta hacia el rojo. Y entonces, casi por curiosidad, apoyó un termómetro un poco más allá del rojo, en la zona donde ya no se veía absolutamente nada.
Ahí el termómetro marcó la temperatura más alta de todas.
Herschel acababa de descubrir que existe una luz que el ojo humano no puede ver. La llamó, con toda lógica, infrarroja — “por debajo del rojo”. Y esa luz invisible tiene una propiedad que es la base de todo lo que sigue: todos los cuerpos la emiten, y cuanto más caliente está algo, más emite.
Una pared, un caño, una caldera, tu mano: todo está emitiendo esta luz permanentemente. El problema fue siempre el mismo — no tenemos ojos para verla.
De la trinchera a la obra
Construir un aparato que sí pudiera verla llevó más de un siglo, y lo empujó lo de siempre: la guerra.
En 1880 el astrónomo Samuel Langley inventó el bolómetro, el primer instrumento capaz de medir radiación infrarroja con precisión. En 1929, el físico húngaro Kálmán Tihanyi construyó una cámara sensible al infrarrojo para la defensa antiaérea británica: la idea era detectar aviones de noche. En 1947, el ejército de los Estados Unidos junto con Texas Instruments desarrolló el primer escáner infrarrojo de línea, y para la Guerra de Corea la tecnología ya estaba en el campo de batalla, usada para explorar y combatir en la oscuridad.
Durante décadas fue material clasificado. Un equipo militar, caro, pesado y secreto.
El paso decisivo llegó en 1980, cuando la empresa Honeywell desarrolló el microbolómetro: un sensor capaz de detectar infrarrojo sin necesidad de refrigeración, que era lo que hacía a los equipos anteriores enormes y carísimos. Siguió siendo secreto militar doce años más.
En 1992, el gobierno de los Estados Unidos desclasificó la tecnología.
Ese es el momento exacto en que la termografía sale del ejército y entra a la industria. Todo lo que vino después —las cámaras de mantenimiento eléctrico, las de inspección de edificios, y finalmente los aparatitos que se enchufan a un celular— salió de ahí. La herramienta que hoy podés comprar por menos de lo que sale una bomba circuladora es un secreto militar liberado hace poco más de treinta años.
Qué hace, exactamente

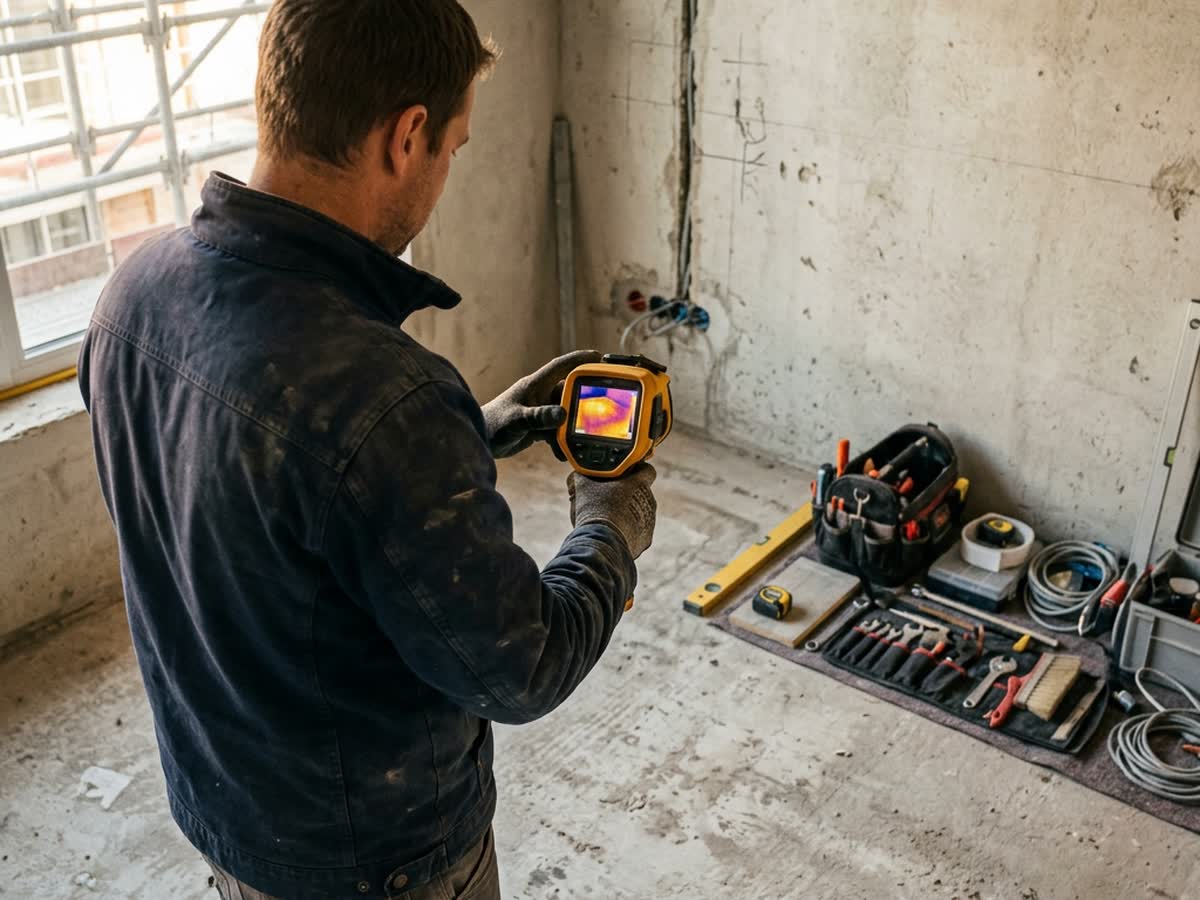

Así se trabaja: la cámara se sostiene con las dos manos, se apunta, y en la pantalla aparece la misma escena que ves con los ojos, pero pintada según la temperatura de cada superficie.
No hace falta contacto ni preparación. Es apuntar y mirar — y ahí empieza la parte difícil, que es interpretar lo que aparece.
Imagen generada digitalmente para esta nota.
Una cámara termográfica mide la temperatura de todas las superficies que tiene enfrente, y las pinta con colores. Lo caliente de un color, lo frío de otro, con toda la escala en el medio.
No es una foto con filtro: cada punto de esa imagen es una medición de temperatura real. Por eso podés apoyar el cursor en cualquier parte de la pantalla y leer cuántos grados hay ahí.
Hay una cosa que conviene tener clara desde el arranque, porque cambia por completo cómo se usa: la cámara ve superficies, no interiores. No atraviesa la pared para mostrarte el caño. Lo que hace es mostrarte la huella que el caño caliente deja en la superficie que lo cubre: el agua caliente entibia la carpeta, la carpeta entibia el piso, y esa franja apenas más tibia —que tu mano no distingue— para la cámara es evidente.
De ahí sale la regla de oro de esta herramienta: funciona cuando hay diferencia de temperatura. Con el sistema apagado y todo a la misma temperatura, la pantalla muestra una superficie uniforme y no te dice nada. Encendé la caldera, esperá un rato, y la misma pared se convierte en un plano.
Para qué sirve en una instalación de calefacción
Acá deja de ser curiosidad y empieza a ser trabajo. Los usos, ordenados por sistema.
En piso radiante
Es donde más rinde, sin comparación, porque es donde todo está tapado.
Ver el trazado completo de la serpentina. Con el sistema en marcha, el dibujo de los circuitos aparece sobre el piso terminado. Sirve para lo obvio —saber dónde no perforar antes de amurar un mueble, fijar un inodoro, poner una escalera o abrir una canaleta— y también para lo que nadie espera: cuando no hay planos de obra, esto es el plano. Muchas casas que se compran o se reforman no tienen ni un papel de la instalación, y el que viene atrás trabaja a ciegas.
Encontrar una pérdida sin picar el ambiente entero. El agua que escapa entibia una mancha de forma irregular, distinta del trazado prolijo y de paso regular de un caño sano. Eso acota el picado a un metro cuadrado.
Ver si un circuito está circulando de verdad. Un circuito frío mientras los demás calientan es un circuito que no recibe caudal: llave cerrada, cabezal trabado, aire adentro o una obstrucción. Sin cámara eso se descubre cuando el cliente avisa que un ambiente no calienta.
Verificar cómo quedó ejecutado el paso. Si entre banda y banda caliente hay zonas frías demasiado anchas, el paso se abrió más de lo que debía. El piso va a calentar disparejo y se siente al caminar descalzo — pero se ve mucho antes en la pantalla que en el pie.
Controlar el equilibrado en el colector. Los retornos de todos los circuitos en una sola imagen: el que vuelve mucho más caliente que el resto está pasando de largo —recorrido corto, mucho caudal— y el que vuelve frío no está recibiendo lo suyo. Es el mapa del equilibrado, de un vistazo.
Y un uso doméstico que se agradece: rotular el colector. Se abre un circuito a la vez y se mira qué ambiente se calienta. En media hora queda cada llave identificada con su ambiente, para siempre.
En radiadores
Por qué un radiador no calienta parejo. Frío en la parte de arriba y caliente abajo es aire acumulado: se purga y listo. Caliente arriba y frío en la parte de abajo es barro depositado en el fondo, y eso es otra conversación — limpieza del circuito, y revisar por qué se está generando.
Después de purgar, confirmar que quedó bien. El radiador tiene que verse parejo de arriba abajo. Es una verificación de diez segundos que evita volver.
Ver el equilibrado de toda la casa. Recorrer los ambientes mirando los radiadores muestra al toque cuál se está llevando el caudal y cuál quedó relegado — típicamente el último de la línea, o el más lejos de la caldera. Con eso ya sabés dónde hay que trabajar los detentores antes de tocar nada más.
Comprobar si un toallero está recibiendo agua, que suele ser el punto flojo de la instalación y el que más reclamos genera.
En cañerías y sala de máquinas
Seguir el recorrido de un caño empotrado antes de picar. Con el sistema caliente, el caño marca su camino en la pared. Vale para la ida, y también para encontrar por dónde entra a un ambiente.
Distinguir la ida del retorno sin abrir nada. El caño de ida está más caliente que el de retorno. Parece una obviedad hasta que estás frente a dos caños iguales, sin identificar, en una casa que no conocés.
Ver de un vistazo el salto térmico entre ida y retorno, que es la primera señal de cómo está trabajando el sistema. ⚠ Con una advertencia importante que está en la próxima sección: si los caños son de cobre pulido, la lectura va a estar mal — hay que pegarles cinta primero.
Revisar la aislación de las cañerías. Un tramo que corre por un espacio no calefaccionado y se ve caliente desde afuera está regalando calor todo el invierno.
Ver si una zona corta de verdad. En una instalación zonificada, con válvulas de zona o termostatos por ambiente, la cámara muestra si la zona que debería estar cerrada efectivamente lo está — o si está pasando agua igual.
En el tablero eléctrico y en las bombas
Este es el uso con el que la termografía se hizo famosa en la industria, y en una sala de máquinas aplica igual.
Conexiones flojas u oxidadas en un tablero. Cuando un borne no aprieta bien, el contacto ofrece resistencia, y toda corriente que atraviesa una resistencia genera calor. Ese calor se concentra exactamente en el punto flojo: en la imagen aparece un borne encendido mientras el cable que sigue está frío. A simple vista no se ve absolutamente nada — hasta que huele a quemado, que ya es tarde. Es una de las causas evitables de incendio eléctrico más comunes.
Comparar las tres fases entre sí. Este es el método más simple y el más confiable, porque no depende de saber la temperatura exacta: con carga pareja, las tres fases tienen que estar a temperaturas parecidas. La que se ve más caliente que sus compañeras es la que tiene el problema. Al comparar entre sí, la emisividad deja de importar — están todas hechas del mismo material.
Como referencia de urgencia, las guías internacionales de mantenimiento manejan esta escala, medida como diferencia contra un componente equivalente que esté sano:
| Diferencia de temperatura | Qué significa |
|---|---|
| 1 – 10 °C | Anotarlo y volver a controlar |
| 11 – 20 °C | Reparar dentro del mes |
| 21 – 40 °C | Reparar en 24 a 48 horas |
| Más de 40 °C | Emergencia: cortar y reparar |
⚠ Dos advertencias serias. La primera: el tablero tiene que estar trabajando para que el defecto se vea — sin corriente circulando no hay calor y la imagen sale limpia aunque el borne esté flojo. La segunda, y es la importante: la tapa del tablero bloquea el infrarrojo igual que una pared, así que para ver adentro hay que abrirlo con el tablero energizado. Eso tiene riesgo de arco eléctrico y es trabajo de electricista matriculado, con su equipo de protección. Detectar es una cosa; meter mano en un tablero es otra, y no es nuestro oficio.
Bombas y motores. Una circuladora que trabaja más caliente que de costumbre está avisando algo: un rodamiento gastado o sin lubricación se calienta de forma localizada; una desalineación entre motor y bomba deja un gradiente de calor a lo largo del eje y el acople; y una carcasa con temperaturas desparejas puede indicar cavitación o una obstrucción. Todo eso aparece semanas o meses antes de que el equipo dé señales audibles.
El truco de fondo es el mismo que con las fases: lo que sirve no es el número suelto, es la comparación — contra otra bomba igual, contra el mismo equipo la semana pasada, o contra lo que ese motor marcaba cuando andaba bien. Por eso a la primera visita conviene sacar imágenes de todo con el sistema sano: eso después es el punto de referencia.
En la casa, que es lo que decide cuánto calor hay que poner
Puentes térmicos, faltantes de aislación y filtraciones de aire. Esto es lo que determina la carga térmica que después hay que reponer con equipo, y es el tema de la nota anterior. Sirve además para una conversación difícil: mostrarle al cliente por qué su casa no llega a temperatura, con una imagen en lugar de una explicación.
Fijate que en todos los casos la cámara hace lo mismo: te dice dónde mirar. No te dice qué hacer. Eso sigue siendo criterio de oficio, y ninguna pantalla lo reemplaza.
Cómo se usa para que no te mienta
Una cámara termográfica es fácil de encender y difícil de leer bien. Estas son las tres cosas que hay que saber antes de sacar conclusiones, porque son las que producen errores con cara de certeza.
La emisividad: por qué un caño de cobre puede engañarte
Esta es la más importante para nuestro rubro, y la que menos se explica.
La cámara no mide temperatura: mide la luz infrarroja que le llega, y la traduce a temperatura suponiendo cuánta emite ese material. Esa capacidad de emitir se llama emisividad, se mide de 0 a 1, y cambia muchísimo según la superficie.
| Superficie | Emisividad aproximada |
|---|---|
| Revoque, pintura mate, madera, plástico | 0,90 – 0,95 |
| Agua, piel | ~0,98 |
| Metal oxidado o rugoso | 0,6 o más |
| Chapa galvanizada | 0,23 – 0,28 |
| Cobre pulido | 0,03 – 0,05 |
Las cámaras vienen configuradas de fábrica en 0,95, que es el valor correcto para un revoque o una superficie pintada. Ahora fijate qué pasa si le apuntás a un caño de cobre nuevo, pulido, con agua a 70 °C: ese caño emite muy poca luz infrarroja —apenas 0,03 de emisividad— y la cámara está suponiendo que emite 0,95. La lectura que te muestra es muchísimo más baja que la temperatura real.
El caño se ve tibio en la pantalla y está hirviendo. Y la cámara no avisa: muestra un número prolijo, con decimal, que está mal.
La solución es de dos pesos y es la que usa todo el mundo en el oficio: se le pega al caño un pedazo de cinta aisladora mate, se esperan unos segundos a que tome la temperatura del caño, y se mide sobre la cinta. La cinta tiene emisividad cercana a 0,95 — que es justo lo que la cámara supone. Ahí la lectura vale.
Lo mismo pasa, por el mismo motivo, con cualquier superficie pulida o brillante: acero inoxidable, aluminio, chapa nueva.
El vidrio es un espejo
Aunque vos veas perfectamente a través de una ventana, la cámara no ve nada del otro lado: el vidrio común es opaco a esta luz infrarroja. Y como no la deja pasar, la refleja.
Apuntarle a una ventana es apuntarle a un espejo: vas a ver tu propio reflejo térmico y el del ambiente donde estás parado. Muchas “anomalías” raras que aparecen sobre vidrios y metales pulidos son eso — reflejos, no temperaturas.
Las condiciones importan
Para revisar la envolvente de una casa —techos, muros, aberturas— hacen falta condiciones que no siempre están:
- Al menos 10 °C de diferencia entre adentro y afuera, sostenidos varias horas antes de medir.
- Sin sol directo reciente sobre la superficie. El sol calienta la fachada y dibuja manchas que no tienen nada que ver con la aislación. Por eso las inspecciones serias se hacen de noche, temprano a la mañana o con cielo cubierto.
- Sin viento fuerte ni lluvia, que enfrían de manera despareja.
Una pared soleada a las dos de la tarde de noviembre no te dice absolutamente nada sobre su aislación.
Y algo que vale como resumen: la imagen te muestra una zona más fría, pero no te dice por qué. Puede ser un puente térmico, una filtración de aire, humedad o falta de aislante. Entre esas cuatro elegís vos, con lo que sabés de cómo está construida esa casa.
Si estás pensando en comprar una
Para el que trabaja con piso radiante, se paga sola. No por el tiempo que ahorra: por la vez que no perforaste un caño. Un circuito perforado en una carpeta terminada significa picar, empalmar, esperar el fragüe y rehacer el solado — y lo paga el que hizo el agujero.
Para el que trabaja solo con radiadores la cuenta es más discutible. Ayuda, y mucho, pero el radiador con aire o con barro también se diagnostica con la mano y con oficio. Ahí es una comodidad, no una necesidad.
Si decidís comprarla, dos datos importan más que la marca:
- La resolución del sensor térmico. No es la de la foto: es la cantidad de puntos de temperatura reales que mide. Las de entrada rondan los 160×120 y alcanzan bien para ver circuitos y radiadores. De 256×192 para arriba la imagen se vuelve cómoda de leer, y 320×240 es donde la mayoría deja de necesitar más.
- La sensibilidad térmica, que figura como NETD y se mide en milikelvin (mK). Es la diferencia de temperatura más chica que la cámara logra distinguir, y cuanto más bajo el número, mejor. Por debajo de 60 mK es un buen objetivo. Importa más de lo que parece: un sensor más chico pero más sensible da una imagen más clara que uno más grande y sordo — y justamente el piso radiante, que trabaja a 35 °C, es un caso de contraste bajo.
Sobre el formato: las que se enchufan al celular son las más baratas y resuelven bien un uso ocasional. Las autónomas aguantan mejor la obra, no te dejan sin teléfono y son más cómodas para recorrer una casa entera. Para empezar, una de celular es una entrada honesta.
Doscientos veintiséis años después de que un astrónomo pusiera un termómetro donde no había nada que ver, la herramienta que salió de aquello cabe en un bolsillo. Lo que no cambió es lo que hace falta para leerla: saber cómo está hecha la instalación que estás mirando.
